EM600/660
Chi tiết sản phẩm
Dòng EM600\660
Biến tần điều khiển véc tơ hiệu suất cao
Ba pha 380~415V 0.75~560kW
Ba pha 660~690V 18.5~220kW
Biến tần sê-ri EM600 là biến tần điều khiển véc tơ hiệu suất cao do SINEE đưa ra. Nó hỗ trợ động cơ không đồng bộ AC ba pha và đồng bộ nam châm vĩnh cửu
động cơ; các công nghệ điều khiển truyền động, chẳng hạn như công nghệ điều khiển vector VF cải tiến (VVF), công nghệ điều khiển vector không cảm biến tốc độ (SVC) và điều khiển vector cảm biến tốc độ
công nghệ (FVC); đầu ra tốc độ và đầu ra mô-men xoắn; mở rộng chẳng hạn như thẻ mở rộng I/O, thẻ mở rộng bus truyền thông và thẻ PG.
Biến tần vector hiệu suất cao sê-ri EM600
có các tính năng sau:
1、Độ chính xác kiểm soát mô-men xoắn cao
2、Phạm vi tốc độ rộng và độ chính xác kiểm soát cao
3、Sóng mang tần số thấp: VVF/1Hz/150%,
SVC/0,25Hz/150%FVC/0Hz/150%
4、Hỗ trợ mở rộng I/O
5、Hỗ trợ mở rộng bus truyền thông: bus 485, mạng Profibus-DP, mạng CANopen;
6、Hỗ trợ nhiều bộ mã hóa khác nhau: tăng dần ABZ, tăng dần UVW, tiết kiệm dây UVW và biến áp quay.
7、Lò phản ứng DC tích hợp trên 11kW để tăng hệ số công suất và nâng cao độ tin cậy của sản phẩm;
Thông số kỹ thuật
| Mục | Sự chỉ rõ | |
| Nguồn cấp | Điện áp định mức của nguồn điện (400V) | 380V-20%~415V+20% |
| Dòng ra định mức (690V) | 660V-15%~690V+10% | |
| Điện áp và tần số định mức | 50-60Hz ± 5%; tỷ lệ mất cân bằng điện áp: <3% | |
| đầu ra | Điện áp đầu ra tối đa | Điện áp đầu ra tối đa giống như điện áp nguồn đầu vào |
| Dòng điện đầu ra định mức | Đầu ra liên tục của dòng định mức 100% | |
| Dòng quá tải tối đa | 150% dòng định mức: 60s; Dòng định mức 180%: 10 giây; Dòng định mức 200%: 2 giây | |
| điều khiển cơ bản | Chế độ lái | Điều khiển V/F (VVF)； Điều khiển véc tơ cảm biến tốc độ (SVC)； Điều khiển véc tơ cảm biến tốc độ (FVC) |
| Chế độ đầu vào | Đầu vào tần số (tốc độ), đầu vào mô-men xoắn | |
| Bắt đầu và dừng chế độ điều khiển | Bàn phím, thiết bị đầu cuối điều khiển (điều khiển hai dòng và điều khiển ba dòng), giao tiếp |
|
| Phạm vi kiểm soát tần số | 0,00～600,00Hz | |
| Độ phân giải tần số đầu vào | Đầu vào kỹ thuật số: 0,01Hz Đầu vào tương tự: 0,1% tần số tối đa | |
| Phạm vi kiểm soát tốc độ | 1:50（VVF）、1:200（SVC）、1:1000（FVC） | |
| Kiểm soát tốc độ chính xác | Tốc độ đồng bộ định mức ± 0,2% | |
| Thời gian tăng tốc và giảm tốc | 0,01 giây đến 600,00 giây / 0,1 giây đến 6.000,0 giây / 1 giây đến 60.000 giây | |
| Đặc tính điện áp/tần số | Điện áp đầu ra định mức: 20% đến 100%, có thể điều chỉnh; tần số cơ bản: 1Hz đến 600Hz, có thể điều chỉnh |
|
| tăng mô-men xoắn | Đường cong tăng mô-men xoắn cố định, tùy chọn bất kỳ đường cong V/F nào | |
| bắt đầu mô-men xoắn | 150%/1Hz（VVF）、150%/0.25Hz（SVC）、150%/0Hz（FVC） | |
| Độ chính xác kiểm soát mô-men xoắn | ±8% mô-men xoắn định mức (SVC), ±5% mô-men xoắn định mức (FVC) | |
| Tự điều chỉnh điện áp đầu ra | Khi điện áp đầu vào thay đổi, điện áp đầu ra về cơ bản sẽ không thay đổi |
|
| Giới hạn dòng điện tự động | Dòng điện đầu ra được tự động giới hạn để tránh các chuyến đi quá dòng thường xuyên | |
| phanh DC | Tần số hãm: 0.01 đến tần số lớn nhất Thời gian hãm: 0～30S Dòng hãm: 0% đến 100% dòng định mức |
|
| Nguồn đầu vào tín hiệu | Giao tiếp, đa tốc độ, tương tự, xung tốc độ cao, v.v. | |
| Đầu vào và đầu ra | nguồn điện tham khảo | 10V/20mA |
| Công suất điều khiển đầu cuối | 24V/200mA | |
| Thiết bị đầu cuối kỹ thuật số | 7 (tiêu chuẩn X1 đến X7) + 4 (thẻ mở rộng X8 đến X11) đầu vào đa chức năng kỹ thuật số: X7 có thể được sử dụng làm đầu vào xung tốc độ cao (F02.06 = 35/38/40); 10 kênh còn lại (X1 đến X6 và X8 đến X11) chỉ có thể được sử dụng làm đầu vào kỹ thuật số thông thường. |
|
| Thiết bị đầu cuối đầu vào tương tự | 3 (tiêu chuẩn AI1 đến AI3) + 1 (thẻ mở rộng AI4) đầu vào tương tự: Một (AI1) nguồn điện áp: đầu vào 0 đến 10V; Hai (AI2/AI3): Điện áp đầu vào 0 đến 10V hoặc dòng điện đầu vào 0 đến 20mA tùy chọn; Một nguồn điện áp (AI4): -10V đến 10V đầu vào |
|
| Thiết bị đầu cuối kỹ thuật số | 2 (tiêu chuẩn Y1/Y2) + 1 (thẻ mở rộng Y3) đầu ra đa chức năng bộ thu hở và 2 (R1: EA/EB/EC và R2:RA/RB/RC) đầu ra đa chức năng rơle. Dòng đầu ra tối đa của bộ thu: 50mA; công suất tiếp điểm rơle: 250VAC/3A hoặc 30VDC/1A, với EA-EC và RA-RC thường mở và EB-EC và RB-RC thường đóng |
|
| Thiết bị đầu cuối đầu ra tương tự | Hai đầu ra analog đa chức năng (M1/M2), với đầu ra từ 0 đến 10V hoặc 0 đến 20mA | |
| bảng điều khiển | màn hình LED | Ống kỹ thuật số LED hiển thị thông tin liên quan về biến tần |
| Sao chép thông số | Cài đặt thông số của biến tần có thể được tải lên và tải xuống để sao chép thông số nhanh chóng | |
| Sự bảo vệ | Chức năng bảo vệ | Ngắn mạch, quá dòng, quá điện áp, thấp áp, mất pha, quá tải, quá nhiệt, quá tốc độ, mất tải, lỗi bên ngoài, v.v. |
| điều kiện sử dụng | Vị trí | Trong nhà, ở độ cao dưới 1 km, không có bụi, khí ăn mòn và ánh sáng mặt trời trực tiếp |
| Môi trường áp dụng | -10℃ đến +40℃, 20% đến 90%RH (không ngưng tụ) | |
| Rung động | ít hơn 0,5g | |
| Môi trường lưu trữ | -25℃～+65℃ | |
| Phương pháp cài đặt | Tủ điện điều khiển âm tường, đặt sàn, xuyên tường | |
| Mức độ bảo vệ | Mức độ bảo vệ | Tiêu chuẩn IP20/IP21 (450kW trở lên) |
| Phương pháp làm mát | Phương pháp làm mát | Làm mát bằng không khí cưỡng bức |
Bảng mô hình
| Điện áp định mức | Người mẫu | Công suất động cơ (kW) | Dòng điện đầu ra định mức (A) |
| 3 pha, 380 – 415 VAC |
EM600-0R7-3B | 0.75 | 2.5 |
| EM600-1R5-3B | 1.5 | 4.2 | |
| EM600-0R7-3B | 0.75 | 2.5 | |
| EM600-1R5-3B | 1.5 | 4.2 | |
| EM600-2R2-3B | 2.2 | 5.6 | |
| EM600-4R0-3B | 4 | 9.4 | |
| EM600-5R5-3B | 5.5 | 13 | |
| EM600-7R5-3B | 7.5 | 17 | |
| EM600-011-3B | 11 | 25 | |
| EM600-015-3B | 15 | 32 | |
| EM600-018-3B | 18.5 | 38 | |
| EM600-022-3/3B | 22 | 45 | |
| EM600-030-3/3B | 30 | 60 | |
| EM600-037-3/3B | 37 | 75 | |
| EM600-045-3/3B | 45 | 90 | |
| EM600-055-3/3B | 55 | 110 | |
| EM600-075-3/3B | 75 | 150 | |
| EM600-090-3 | 90 | 176 | |
| EM600-110-3 | 110 | 210 | |
| EM600-132-3 | 132 | 253 | |
| EM600-160-3 | 160 | 304 | |
| EM600-185-3 | 185 | 357 | |
| EM600-200-3 | 200 | 380 | |
| EM600-220-3 | 220 | 426 | |
| EM600-250-3 | 250 | 465 | |
| EM600-280-3 | 280 | 520 | |
| EM600-315-3 | 315 | 585 | |
| EM600-355-3 | 355 | 650 | |
| EM600-400-3 | 400 | 725 | |
| EM600-450-3 | 450 | 820 | |
| EM600-500-3 | 500 | 900 | |
| EM600-560-3 | 560 | 1010 | |
| 3 pha, 660 – 690 VAC |
EM600-160-6 160 175 | 160 | 175 |
| EM600-185-6 185 198 | 185 | 198 | |
| EM600-200-6 200 221 | 200 | 221 | |
| EM600-220-6 220 235 | 220 | 235 |

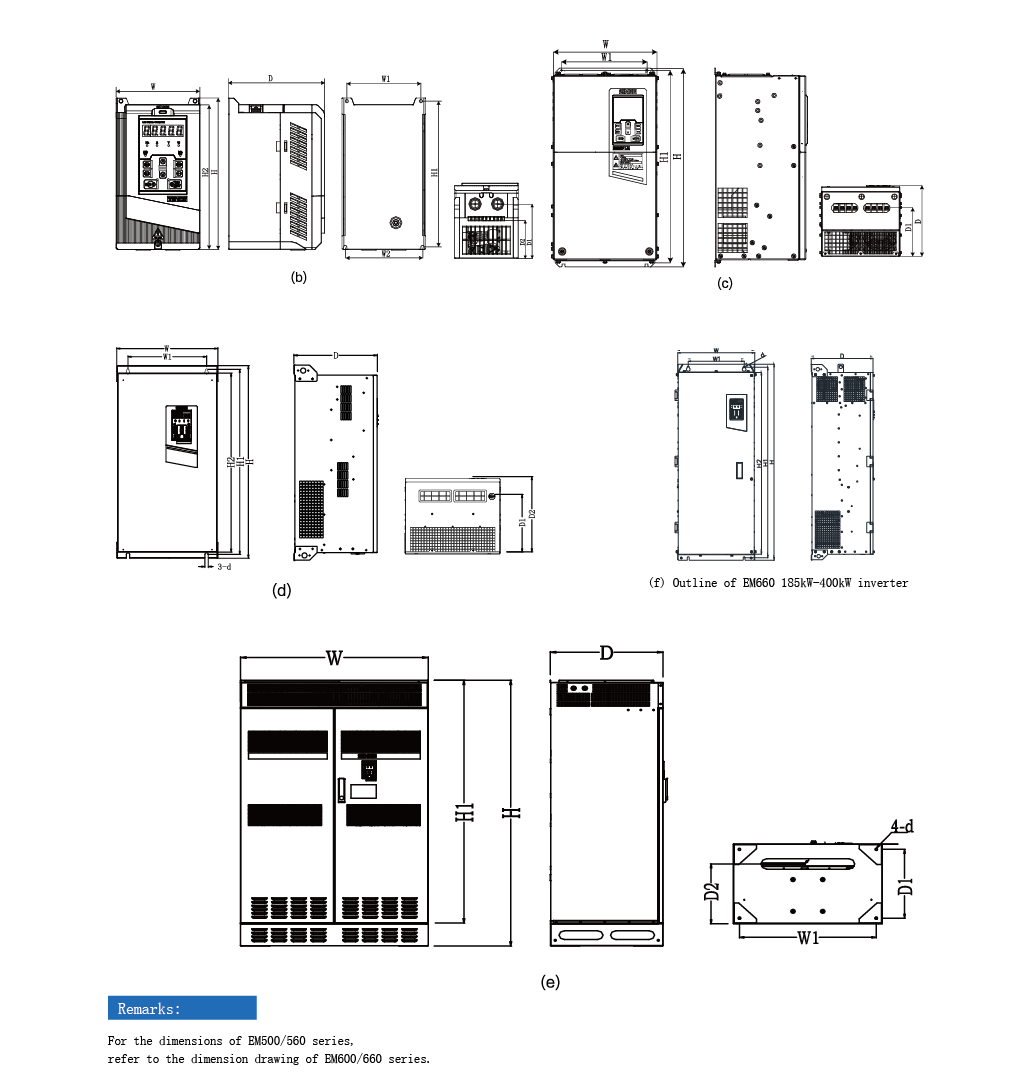

Kích thước cài đặt
| Mẫu số | TRONG | W1/W2 | h | H1 | H2 | Đ. | D1 | D2 | đ | Khung |
| EM600-0R7-3B | 130 | 115/120 | 228 | 220 | 219 | 153 | 108 | 75 | 5 | (b) |
| EM600-1R5-3B | ||||||||||
| EM600-2R2-3B | ||||||||||
| EM600-4R0-3B | ||||||||||
| EM600-5R5-3B | 140 | 130 | 270 | 261 | 258 | 172 | 128 | 94 | 5 | |
| EM600-7R5-3B | ||||||||||
| EM600-011-3B | 180 | 150 | 368 | 353 | 343 | 210 | 165 | 136 | 7 | |
| EM600-015-3B | ||||||||||
| EM600-018-3B | ||||||||||
| EM600-022-3/3B | 250 | 200 | 484 | 470 | 440 | 222 | 150 | – | 6.5 | (c) |
| EM600-030-3/3B | ||||||||||
| EM600-037-3/3B | ||||||||||
| EM600-045-3/3B | 315 | 200 | 560 | 546 | 513 | 250 | 180 | – | 7 | |
| EM600-055-3/3B | 350 | 250 | 662 | 638 | 603 | 262 | 188 | – | 12 | |
| EM600-075-3/3B | ||||||||||
| EM600-090-3 | 386 | 300 | 753 | 724 | 700 | 292 | 231 | 300 | 13 | (d) |
| EM600-110-3 | 416 | 300 | 855 | 825 | 793 | 307 | 246 | 315 | 13 | |
| EM600-132-3 | ||||||||||
| EM600-160-3 | 497 | 397 | 1107 | 1076 | 1036 | 340 | 285 | 348 | 13 | |
| EM600-185-3 | ||||||||||
| EM600-200-3 | ||||||||||
| EM600-220-3 | 656 | 450 | 1348 | 1314 | 1261 | 388 | 232 | 395 | 13 | |
| EM600-250-3 | ||||||||||
| EM600-280-3 | ||||||||||
| EM600-315-3 | 801 | 680 | 1417 | 1383 | 1330 | 388 | 190 | 395 | 13 | |
| EM600-355-3 | ||||||||||
| EM600-400-3 | ||||||||||
| EM600-450-3 | 1000 | 920 | 1800 | 1645 | – | 600 | 520 | 450 | 17 | (Nó là) |
| EM600-500-3 | ||||||||||
| EM600-560-3 | ||||||||||
| EM600-160-6 | 397 | 397 | 1107 | 1076 | 1036 | 340 | 285 | 348 | 13 | (d) |
| EM600-185-6 | ||||||||||
| EM600-200-6 | ||||||||||
| EM600-220-6 |
