EM303B

Chi tiết sản phẩm

Biến tần chung sê-ri EM303B

EM303B là một biến tần điều khiển vector mục đích chung. Một động cơ cảm ứng với sự trợ giúp của EM303B có thể đáp ứng tốc độ nhanh và khả năng kiểm soát mô-men xoắn như một động cơ DC

giúp hệ thống điều khiển chuyển động ổn định, chính xác và nhanh chóng.

Những đặc điểm chính:

1. SVC (Điều khiển vectơ không cảm biến): Độ chính xác của điều khiển mô-men xoắn: 5% mô-men xoắn định mức. Độ chính xác kiểm soát tốc độ: ± 0,2% tốc độ đồng bộ định mức.

2. VVF (Điều khiển VF dựa trên tách rời vectơ): Hiệu suất ổn định giống như trong SVC.

3. Dải điều chỉnh tốc độ rộng, khả năng chịu tải ở tần số thấp: SVC/0.5Hz/150% tải định mức, VVF/1.0Hz/150% tải định mức.

4. Thuật toán bảo vệ dòng điện và điện áp được tối ưu hóa đảm bảo rằng động cơ có thể tăng tốc/giảm tốc trong 0,1S.

5. Chức năng AVR giúp ổn định điện áp đầu ra khi điện áp lưới dao động.

6. Bù nhiễu tải đảm bảo động cơ hoạt động không bị lỗi.

7. Tự động tìm kiếm tốc độ động cơ khi khởi động lại giúp khởi động động cơ trơn tru mà không bị bắn quá dòng.

8. 2 chế độ tăng/giảm tốc: tuyến tính và đường cong S.

9. Hiệu suất và độ ổn định được cải thiện đáng kể với CP kép

Thông số kỹ thuật

Mặt hàng thông số kỹ thuật
Đầu vào Điện áp định mức 3 pha 380VAC±20%, 50~60Hz±5%,
tỷ lệ mất cân bằng điện áp <3%
đầu ra Điện áp đầu ra 3 pha, từ 0 đến nguồn U.
Dòng điện đầu ra định mức 100% đầu ra không ngừng dòng định mức
tối đa. quá tải hiện tại Model G: dòng định mức 150% trong 1 phút, dòng định mức 180% trong 10 giây
Model P: dòng định mức 120% trong 1 phút, dòng định mức 150% trong 10 giây
Chức năng điều khiển cơ bản Chế độ điều khiển V/F, SVC0, SVC1
Chế độ đầu vào Đầu vào tần số (Tốc độ), đầu vào mô-men xoắn
Chế độ điều khiển Bắt đầu/Dừng Bàn phím, thiết bị đầu cuối điều khiển (trình tự 2 dây, trình tự 3 dây), RS485
Phạm vi kiểm soát tần số 0,00~600,00Hz
Độ phân giải tần số đầu vào Đầu vào số: 0,01Hz, đầu vào tương tự: 0,1% tần số tối đa
thống đốc lệch  1:50(V/F), 1:100(SVC)
Kiểm soát tốc độ Độ chính xác Tốc độ đồng bộ định mức ± 0,2%
Thời gian tăng/giảm tốc 0,01~600,00 giây/phút
Tính năng V/F Điện áp đầu ra định mức: 20% ~ 100% có thể điều chỉnh
Cơ sở tần số: 20Hz ~ 600Hz có thể điều chỉnh
Tăng mô-men xoắn Tăng mô-men xoắn tự động, đường cong tăng mô-men xoắn cố định, tỷ lệ đường cong V/F do khách hàng xác định
bắt đầu mô-men xoắn 150%/1Hz(V/F),150%/0.5Hz(SVC)
Độ chính xác kiểm soát mô-men xoắn Mô-men xoắn định mức ±5% (SVC1)
AVR AVR hoạt động trong khi điện áp đầu ra không thay đổi nếu điện áp đầu vào thay đổi.
Giới hạn hiện tại tự động Tự động giới hạn dòng ra, tránh ngắt quá dòng thường xuyên
Phanh DC Tần số phanh: 0,1 ~ 60Hz, thời gian phanh: 0 ~ 30S,
dòng phanh: 0 ~ 150% dòng định mức
Nguồn đầu vào tín hiệu Giao tiếp, điện áp tương tự, dòng điện tương tự, tốc độ đặt trước, PLC đơn giản và sự kết hợp của chúng
Kiểm soát chức năng đặc biệt Dệt rung chuyển Đạt được các chức năng dao động dệt như phạm vi dao động, thời gian và bước nhảy
Chức năng của Đầu vào và Đầu ra Bộ nguồn tham khảo 10V/20mA
Bộ nguồn điều khiển đầu cuối 24V/150mA
Thiết bị đầu cuối số 7 đầu vào số có thể lập trình
Thiết bị đầu cuối đầu vào tương tự 4 đầu vào tương tự: 2 đầu vào điện áp (0~10V) và 2 đầu vào dòng điện (0~20mA)
Thiết bị đầu cuối số 2 đầu ra OC và 1 đầu ra rơle có thể lập trình được. Dòng ra tối đa của OC: 50mA. Công suất tiếp điểm rơle: 250VAC/3A hoặc 30VDC/1A. Khi rơle hoạt động, EA-EC được bật và EB-EC tắt.
Đầu ra tương tự Thiết bị đầu cuối 2 đầu ra analog có thể lập trình có thể xuất ra 0~10V hoặc 0~20mA
Màn hình bàn phím DẪN ĐẾN Tương tác của con người với màn hình và bộ truyền động điều khiển
Sao chép thông số Tải lên và tải xuống thông tin thông số của biến tần, sao chép thông số nhanh chóng.
bảo vệ bảo vệ Đoản mạch, quá dòng, quá tải, quá áp, thấp áp, mất pha, quá nhiệt, lỗi bên ngoài, v.v.
Điều kiện ứng dụng Trang web cài đặt Trong nhà, với độ cao dưới 1000 mét, không có bụi, khí ăn mòn và ánh sáng mặt trời trực tiếp
Nhiệt độ môi trường -10℃~+40℃. Trong phạm vi nhiệt độ +40 °C…+50 °C, dòng điện đầu ra định mức giảm 1% cho mỗi 1 °C tăng thêm. 20%~90%RH (không ngưng tụ)
Rung động <0,5g
Nhiệt độ bảo quản -25℃~+65℃
Phương pháp cài đặt Gắn tường, gắn sàn, gắn phẳng
Mức độ bảo vệ  Mức độ bảo vệ  IP20
Phương pháp làm mát Phương pháp làm mát Làm mát bằng không khí cưỡng bức

Bảng mô hình

Điện áp định mức Mẫu số  Công suất động cơ (kW)  Dòng điện đầu ra định mức (A)
3 pha, 380VAC
    ±20%
EM303B-0R7G/1R1P-3B 0.75/1.1 2.8/3.7
EM303B-1R1G/1R5P-3B 1.1/1.5 3.7/4.8
EM303B-1R5G/2R2P-3B 1.5/2.2 4.8/6.2
EM303B-2R2G/3R0P-3B 2.2/3.0 6.2/8.0
EM303B-3R0G/4R0P-3B 3.0/4.0 8.0/10.0
EM303B-4R0G/5R5P-3B 4.0/5.5 10.0/13
EM303B-5R5G/7R5P-3B 5.5/7.5 13/17
EM303B-7R5G/9R0P-3B 7.5/9.0 17/20
EM303B-9R0G/011P-3B 9.0/11 20/26
EM303B-011G/015P-3B 11.0/15.0 26/34
EM303B-015G/018P-3B 15/18.5 34/41
EM303B-018G/022P-3 18.5/22 41/48
EM303B-022G/030P-3 22/30 48/60
EM303B-030G/037P-3 30/37 60/75
EM303B-037G/045P-3 37/45 75/90
EM303B-045G/055P-3 45/55 90/115
EM303B-055G/075P-3 55/75 115/150
EM303B-075G/090P-3 75/90 150/180
EM303B-090G/110P-3 90/110 180/220
EM303B-110G/132P-3 110/132 220/265
EM303B-132G/160P-3 132/160 265/310
EM303B-160G/185P-3 160/185 310/360
EM303B-185G/200P-3 185/200 360/380
EM303B-200G/220P-3 200/220 380/420
EM303B-220G/250P-3 220/250 420/470
EM303B-250G/280P-3 250/280 470/530
EM303B-280G/315P-3 280/315 530/600
EM303B-315G/355P-3 315/355 600/660
EM303B-355G/400P-3 355/400 660/740
EM303B-400G/450P-3 400/450 740/820

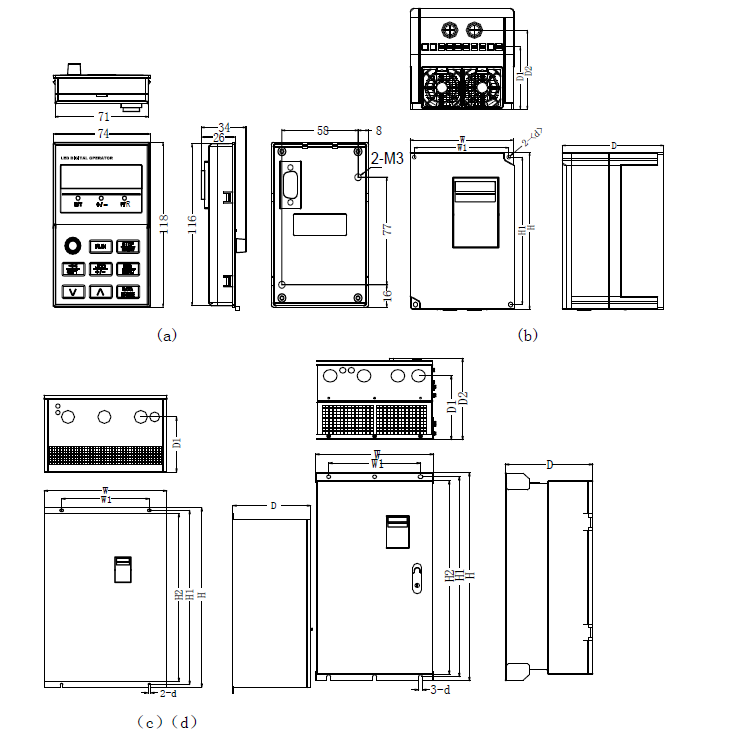

Kích thước cài đặt

Thứ nguyên.png

Số mẫu TRONG W1 h H1 H2 Đ. D1 D2 đ Khung
EM303B-0R7G/1R1P-3B 140 125 220 205 152 120 161 6 (b)
EM303B-1R1G/1R5P-3B
EM303B-1R5G/2R2P-3B
EM303B-2R2G/3R0P-3B
EM303B-3R0G/4R0P-3B
EM303B-4R0G/5R5P-3B
EM303B-5R5G/7R5P-3B 165 148 250 235 161 126 170 6 (b)
EM303B-7R5G/9R0P-3B
EM303B-9R0G/011P-3B 215 150 352 335 317 215 172 224 7 (c)
EM303B-011G/015P-3B
EM303B-015G/018P-3B
EM303B-018G/022P-3 270 200 470 450 424 245 187 254 10 (c)
EM303B-022G/030P-3
EM303B-030G/037P-3
EM303B-037G/045P-3 335 240 550 530 500 245 190 254 10 (c)
EM303B-045G/055P-3
EM303B-055G/075P-3 390 300 695 665 635 250 200 259 12 (c)
EM303B-075G/090P-3
EM303B-090G/110P-3 386 300 753 724 700 287 231 295 13 (d)
EM303B-110G/132P-3 416 300 855 825 793 302 246 310 13 (d)
EM303B-132G/160P-3
EM303B-160G/185P-3 497 397 1107 1076 1036 335 285 343 13 (d)
EM303B-185G/200P-3
EM303B-200G/220P-3
EM303B-220G/250P-3 656 450 1348 1314 1261 383 232 390 13 (d)
EM303B-250G/280P-3
EM303B-280G/315P-3
EM303B-315G/355P-3 801 680 1417 1383 1330 383 190 390 13 (d)
EM303B-355G/400P-3
EM303B-400G/450P-3
